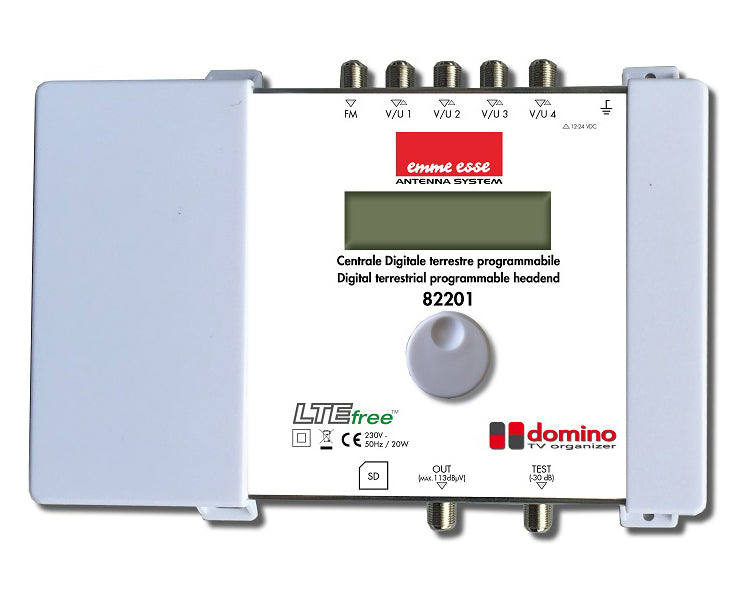

Programowalny wzmacniacz antenowy Emme Esse 82201 Profiler Domino

Antenna Profiler Domino 82201 firmy Emme Esse to programowalny wzmacniacz naziemny z regulowanymi filtrami. Wzmacniacz posiada pięć wejść: FM + 4x VHF-UHF. Wzmacniacz sam wykrywa najwyższy kanał telewizyjny podłączony do wejścia i odpowiednio zawiera filtr wejściowy typu upper stop, aby ograniczyć zakłócenia w paśmie 5G, 4G (LTE) lub filtr jest wyłączony podczas odbioru kanałów telewizyjnych powyżej 790 MHz. Wzmacniacz automatycznie odczytuje i wyświetla poziom sygnału wybranego kanału telewizyjnego, co oznacza, że podczas konfiguracji nie jest potrzebne urządzenie pomiarowe. Wzmacniacz umożliwia konwersję częstotliwości dowolnego wejściowego kanału telewizyjnego w pasmach VHF i UHF na dowolny inny kanał telewizyjny w pasmach VHF i UHF, co jest korzystne dla różnych hoteli i pensjonatów, w których rozległe okablowanie na wysokich częstotliwościach ma wysokie tłumienie. Poszczególne kanały telewizyjne (lub klastry) są automatycznie kontrolowane w czasie rzeczywistym (w ciągu 20 sekund) przez AGC, aby utrzymać stały poziom sygnału na wyjściu wzmacniacza. Wzmacniacz może obsługiwać ponad 50 kanałów telewizyjnych. Jeśli wymagana jest konwersja częstotliwości, w klastrze może znajdować się tylko jeden kanał telewizyjny. Wyjście wzmacniacza może mieć nachylenie 9 dB (w porównaniu do częstotliwości odniesienia 174 MHz), aby skompensować tłumienie dużej dystrybucji telewizyjnej przy wysokich częstotliwościach. Możliwe jest podłączenie przedwzmacniaczy do wejść wzmacniacza, wówczas konieczne jest włączenie zasilania przedwzmacniacza +12 lub +24V w Menu. Ustawienia całego modułu wzmacniacza można zablokować hasłem przed nieautoryzowanymi zmianami, a także można zapisać ustawienia na karcie SD i podczas ustawiania innego modułu ponownie załadować te parametry z karty SD.


Parametry produktu :

- prosta, intuicyjna konfiguracja
- 5 wejść: 1 x FM + 4 x VHF/UHF
- 1 wyjście główne, 1 wyjście testowe -30dB
- możliwość przetwarzania i transmisji ponad 50 kanałów TV (multipleksy)
- możliwość zdalnego zasilania zewnętrznych przedwzmacniaczy
- wbudowane wewnętrzne przedwzmacniacze
- 32 programowalne filtry o regulowanej szerokości dla 1 lub 2 multipleksów
- konwersja częstotliwości kanałów VHF i UHF na dowolny inny kanał w paśmie VHF i UHF
- kontrola AGC w czasie rzeczywistym (do 20 s) w poszczególnych kanałach TV lub klastrach
- najostrzejsze filtry na rynku (50 dB na sąsiednich kanałach)
- wyświetla poziom poszczególnych kanałów telewizyjnych - bez potrzeby stosowania urządzenia pomiarowego
- automatycznie regulowane filtry 5G, LTE na wejściach
- Odchylenie od 0 do 9 dB na wyjściu
- możliwość wymiany zasilacza bez demontażu modułu
- blokada ustawień modułu hasłem
- możliwość zapisania i późniejszego wczytania konfiguracji na kartę pamięci SD


Parametry techniczne :

- Wejścia : 4 VHF/UHF + 1FM
- wyjścia : 1 główne (FM+VHF+UHF) + 1 testowe -30dB
- zakres częstotliwości : FM 88 do 108 MHz, VHF 174 do 240 MHz, UHF 470 do 862 MHz
- ochrona przed zakłóceniami mobilnego Internetu: wyłączony, LTE, 5G
- Zakres poziomów wejściowych FM : 37 do 77dBµV
- Zakres poziomów wejściowych VHF: od 40 do 109 dBµV
- Zakres poziomów wejściowych UHF: od 40 do 109 dBµV
- maks. poziom sygnału wyjściowego FM (60dB/IM3): 113dBµV
- maks. poziom sygnału wyjściowego VHF/UHF (60dB/IM3): 120dBµV
- maks. poziom sygnału wyjściowego VHF/UHF dla jednego multipleksu: 113dBµV
- maks. poziom sygnału wyjściowego VHF/UHF dla 6 multipleksów: 110dBµV
- maks. wzmocnienie FM: 35dB
- maks. wzmocnienie VHF: >45dB
- maks. wzmocnienie UHF: >55dB
- Regulacja wzmocnienia FM : 20dB
- Regulacja wzmocnienia VHF UHF : automatyczny kanał AGC
- regulacja wspólnego wyjścia : 20dB
- regulacja nachylenia : wyłączona, włączona 0 do 9dB vs. 174MHz
- selektywność : 35dB/1MHz
- Jakość wyjścia MER w paśmie VHF/UHF : 35dB/35dB
- Ochrona ESD : tak, wszystkie wejścia
- ustawienie napięcia dla przedwzmacniaczy : wyłączone, +12V, +24V (łącznie 100mA dla wszystkich 4 wejść)
- wejście karty SD : tak, możliwość formatowania, zapisu i ładowania ustawień modułu
- temperatura pracy : -5°C do +50°C
- napięcie zasilania : 100 do 240V/AC
- pobór mocy : 16VA
- wymiary : 217 x 165 x 59mm
- waga : 0.8kg


Producent : Emme Esse
www.emmeesse.it
