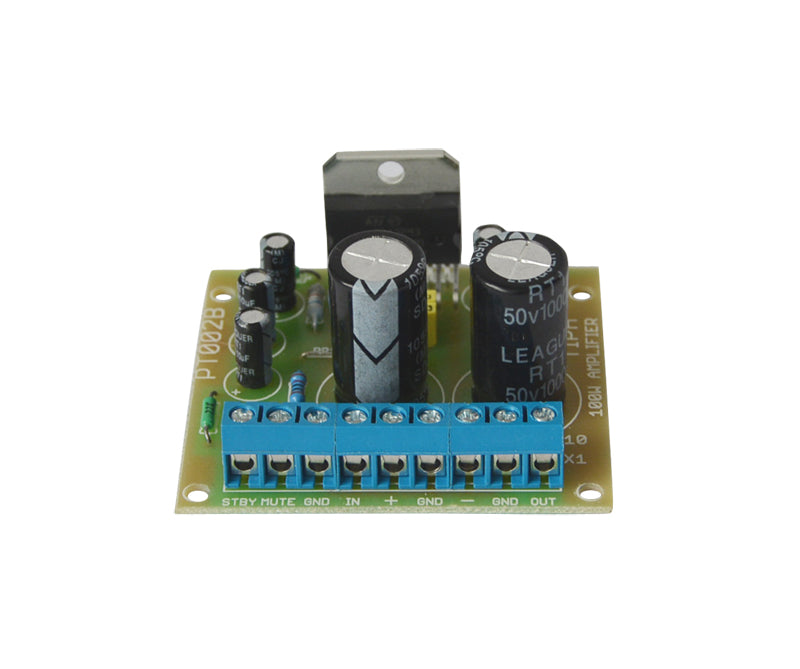

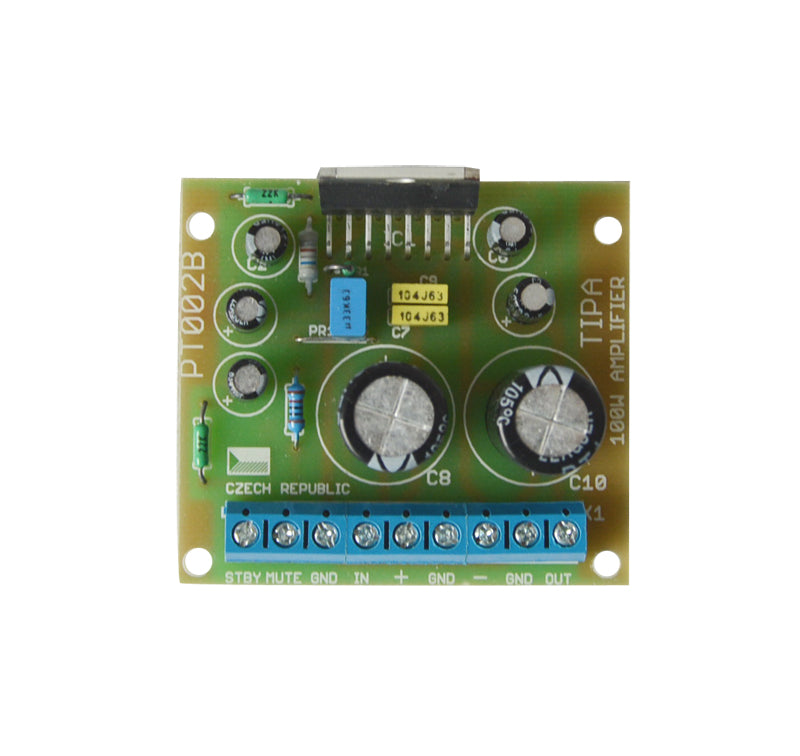

Zestawy konstrukcyjne TIPA PT002B 100W wzmacniacz z TDA7294
Zestaw monofonicznego wzmacniacza Hi-Fi - moc wyjściowa 100W (4?) / 70W (8?), układ TDA7294, klasa AB, napięcie zasilania ±10 do ±42V, impedancja wejściowa 22k?, minimalne obciążenie 4?, zniekształcenia 0,005% przy 5 W, czułość 650 mV, zakres częstotliwości 0,02-100 kHz, zabezpieczenie przed zwarciem i przegrzaniem, wymiary płytki drukowanej 58,5 × 52 mm, zalecana rezystancja termiczna radiatora 0,8 K/W
Na stanie więcej niż 5 szt.
Przewidywana wysyłka:
15.06.2026
Cena regularna
38,95 zł
31,67 zł
bez VAT
Cena jednostkowa
/
Niedostępne
TIPA | SKU:
09810555
Zestawy konstrukcyjne TIPA PT002B 100W wzmacniacz z TDA7294
Cena regularna
38,95 zł
31,67 zł
bez VAT
Cena jednostkowa
/
Niedostępne
Opis produktu
Zestaw konstrukcyjny wysokiej jakości monofonicznego wzmacniacza Hi-Fi pracującego w klasie AB. Dzięki niewielkim rozmiarom, zabezpieczeniu przed zwarciem na wyjściu, przegrzaniem oraz możliwości montażu bezpośrednio do metalowej obudowy (konieczne jest rozebranie układu scalonego, na jego powierzchni chłodzącej znajduje się ujemna gałąź napięcia zasilającego. Po podłączeniu do uziemionego radiatora doszłoby do zwarcia i zniszczenia układu) z pewnością znajdzie zastosowanie w wielu miejscach. Skoki prądu do głośnika podczas włączania i wyłączania wzmacniacza są minimalne przy zastosowanym układzie.
Napięcie zasilania: +/- 10 do 42 V
Impedancja wejściowa/wyjściowa: = 22 K Ohm /min 4 Ohm
Moc wyjściowa: przy N - +/- 36 V, Rz = 8 Ohm, 70 W, Rz = 4 Ohm, 100 W
Zniekształcenia: 0,005% (Po = 5 W)
Znamionowa czułość wejściowa: 650 mV
Zakres częstotliwości przy wzmocnieniu -3 dB: 0,02 - 100 kHz
Rezystancja termiczna zewnętrznego radiatora: 0,8 K/W
Wymiary: 58,5 x 52 mm
Pobór mocy w stanie spoczynku (Uz-30V) przy MUTE: 13 mA, przy STAND-BY: 1 mA, przy PLAY: 40 mA przy zasilaniu wysokiej jakości
Więcej informacji i wsparcie dla zestawów TIPA można znaleźć na stronie http://stavebnice.tipa.eu.
